Sensor de Presencia

Otros



El sensor de Presencia infrarojo HC-SR501 es un sensor  económico ideal para proyectos DIY con Raspberry y Arduino.

Sensor de Presencia


Los sensores “PIR” o sensores de movimiento infrarojo permiten detectar si existe movimiento dentro de su área de funcionamiento, pero… como funcionan realmente?, muy sencillo:

Todos los objetos emiten una pequeña cantidad de radiación infraroja, y cuanto más caliente está un objeto, más radiación infraroja emite. Los sensores PIR son capaces de detectar pequeños cambios en los niveles de radiación infraroja en su área de detección (por ejemplo, cuando una persona entra dentro de una habitación.

Sensor de Presencia

Especificaciones:

Sensor piroeléctrico (Pasivo) infrarrojo (También llamado PIR)

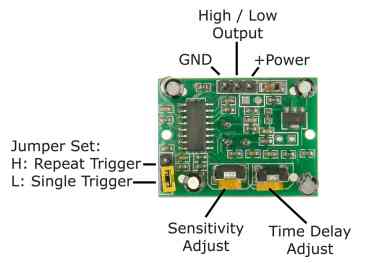

El módulo incluye el sensor, lente, controlador PIR BISS0001, regulador y todos los componentes de apoyo para una fácil utilización
Rango de detección: 3 m a 7 m, ajustable mediante trimmer (Sx)

Lente fresnel de 19 zonas, ángulo < 100º

Tiempo en estado activo de la salida configurable mediante trimmer (Tx)

Redisparo configurable mediante jumper de soldadura

Consumo de corriente en reposo: < 50 μA

Voltaje de alimentación: 4.5 VDC a 20 VDC

Sensor de Presencia

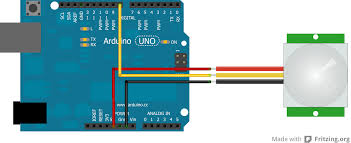

Usaremos el sensor de movimiento infrarojo HC-SR501 que tiene tres pines:
Gnd, output y Vcc, cuando el sensor no detecte movimiento la salida analógica se mantendrá como LOW sin embargo, cuando se detecte movimiento, la salida analógica se pondrá como HIGH a 3.3V
