Shield Control Motores
Arduino > shelds

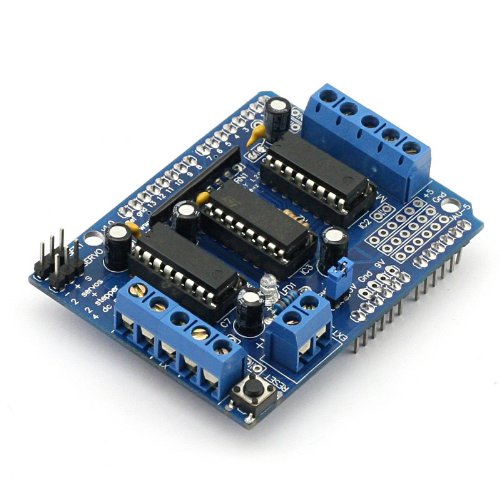

Motor Shield según el diseño original de LadyAda
ideal para robótica y mecánica.
Esta Shield de motores incluye todas las funciones necesarias para alimentar de una manera sencilla muchos proyectos de mediana complejidad.
Características:
2 conexiones para servos 5V de alta resolución
4 motores de corriente continua con selección de sentido de giro y de velocidad de 8-bit de resolución
Esta Shield de motores incluye todas las funciones necesarias para alimentar de una manera sencilla muchos proyectos de mediana complejidad.
Características:
2 conexiones para servos 5V de alta resolución
4 motores de corriente continua con selección de sentido de giro y de velocidad de 8-bit de resolución
2 motores paso a paso (unipolar o bipolar) con bobina simple, bobina doble, intercalada o micro-escalonamiento.
4 Puentes en H completos basados en el chip L293D ofrece 0.6A por puente (1.2A pico) con protección de térmica, tensión entre 4.5V a 12V
Conectores de bloque de terminal grandes con tornillos para conectar fácil y firmemente los cables de potencia
Botón de reset para Arduino en la propia sheld
Bloque terminal para conectar alimentación externa, para separar la alimentación de potencia de la de lógica
Todos los chip L293D montados sobre zócalo para remplazar rápida y económicamente en caso de avería.
Probado y compatible con UNO, Mega, Diecimila, y Duemilanove
Dimensiones (montado): 69 mm x 53 mm x 14,3 mm
Conectores de bloque de terminal grandes con tornillos para conectar fácil y firmemente los cables de potencia
Botón de reset para Arduino en la propia sheld
Bloque terminal para conectar alimentación externa, para separar la alimentación de potencia de la de lógica
Todos los chip L293D montados sobre zócalo para remplazar rápida y económicamente en caso de avería.
Probado y compatible con UNO, Mega, Diecimila, y Duemilanove
Dimensiones (montado): 69 mm x 53 mm x 14,3 mm
Documentación:
Motor Shield (arduino.cc)
Ejemplos
Librería para Arduino
Esquema
Producto no Oficial, totalmente compatible.
