Shield de pantalla LCD TFT de 3,5 pulgadas
Arduino > shelds

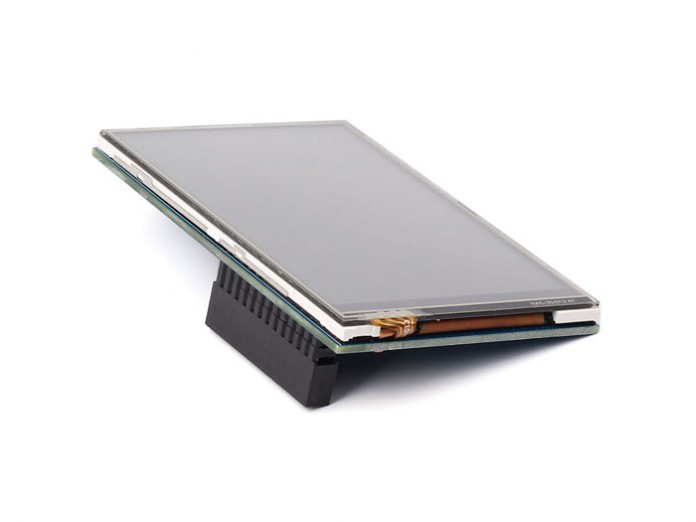

Esta increíble Shield LCD TFT de 3,5 pulgadas esta diseñada para Raspberry Pi tipo A, A++, B y B+ es una base excelente para diseñar muchos proyectos.
Ya que es una solución alternativa ideal al uso del monitor HDMI
con una resolución de 320 × 480, se alimenta directamente del puerto GPIO, además combinado con una alimentación portátil, te permite montar un DIY en cualquier lugar y en cualquier momento
Soporta sistema Raspbian, y permite a su sistema:
Reproducción de vídeos (soporta múltiples formatos, MP4)
Tomar fotos (usando la cámara)
Videojuegos, Etc....
No es táctil.
Pines GPIO utilizados:
- 3V3 pin1 ----------------- TFT 3V3 / TS 3V3
- pin18 GPIO24 ------------- TFT RS
- pin19 GPIO10 / MOSI ------ TFT MOSI / TS DIN
- pin24 GPIO8 / CE0 --------- TFT CS
- pin23 GPIO11 / CLK -------- TFT SCLK / TS DCLK
- pin22 GPIO25 ------------- TFT RST
- PIN12 GPIO18 / PWM ------ TFT BL
- PIN6 GND ---------------- TFT GND
- pin21 GPIO9 / MISO -------- TS DOUT
- pin5 GPIO3 / SCL ----------- TS PENIRQ
- pin26 GPIO7 / CE1 ---------- TS CS
Documentación:
Descarga imagen Rasbian configurado.
Producto totalmente compatible.
